DCVG直流电压梯度检测仪

DCVG CIPS钢质埋地管道防腐层检测仪

海南德哥投资有限公司 专业供应管道腐蚀检测常用设备，特检核准增项设备，现货***，详情请咨询朱老师 133 1129 5330  qq68649711。

 特种设备DD2、DJ1核准増项全系列设备全国供应

（1）皮尔逊（pearson）埋地管道防腐层检测系统，皮尔逊检测仪；

（2）杂散电流检测仪及软件（可满足静态、动态检测）；

（3）英国雷迪SCM杂散电流检测仪；

（4）英国雷迪PCM+埋地管道防腐层探测检漏仪（配ESTEC xp V9.0软件）；

（5）海底管道（江河水下管道）外腐蚀检测ROV系统（水下管道腐蚀检测）；

（6）中国雷迪DM内外业一体化管道防腐层检测仪（美国Vivax-Metrotech）；

（7）中国雷迪LD6000管线探测仪

（8）CIPS密间隔管地电位检测仪(中国售后培训中心)，加拿大HEXCORDER MM密间隔管地电位检测仪；

（9）CIPS-Logger密间距静态数据记录仪（CIPS设备可选附件），SMART LOGGER智能数据记录仪；

（10）DCVG直流电压梯度检测系统(中国售后培训中心)；

（11）埋地管道泄漏检测仪；

（12）静电阻测量仪；

（13）RD8100埋地管道探测定位仪（英国雷迪公司）；

（14）便携式硬度计；

（15）防腐层绝缘电阻测量仪；

（16）德国EPK电火花检测仪；

（17）进口涂层测厚仪；

（18）SC-DView杂散电流检测及数据分析软件(中文，兼容进口设备)；

（19）数字万用电表；

（20）接地电阻测试仪；

（21）硫酸铜参比电极

（22）EMOfull土壤电导率测试仪，土壤电阻率测试仪；

（23）Pipescan管道腐蚀漏磁检测系统（英国SilverWing）；

（24）Teletest  Focus+长距离超声导波系统

（25）APL地下（PE）管线探测仪,燃气PE管线定位仪GPPL；

(26)美国PTi金相检测仪 ，腐蚀坑测量设备

（27）承揽埋地管道综合检测评价、杂散电流普查、防腐层探测捡漏、供水管网普查测漏、地下管网地理信息系统（GIS）勘察建设等检测工程项目、超深管线探测—— 我们专业承接深度埋深超过6米的地下管线探测业务，深度可达60米、  穿越高速公路的大埋深管线探测、场地管线探测、漏水探测——漏！漏！自来水在泄漏！我们拥有品种多样齐全的设备和仪器：管线探测仪、听漏仪、相关仪、巡视仪、气体检测仪、防腐检测仪、雷达、管道内窥检测系统等、CCTV对雨污排水管网病害检测、地下管线管网普查、穿跨越管道定位与防腐检测、油气管道检测与综合评估、 非开挖管道局部树脂固化修复、CIPP翻转内衬整体修复、    高压清洗设备设计方案

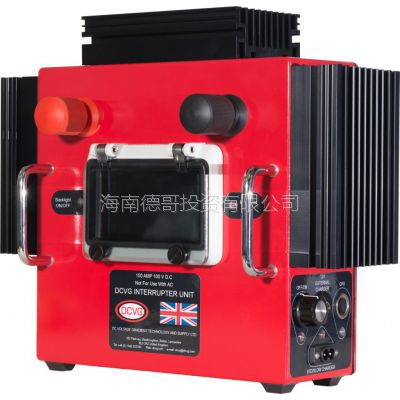

　　 DCVG公司开发的DCVG（直流电压梯度）设备最初用于英国国内（UK）的军用检测方面，只需另配上直流供电电源就可以检测埋地管道情况。这套仪器是根据澳大利亚发明家John Mulvaney的科研成果开发出来的，保护箱中主要包含两个部分：断流器和测量仪。生产过程中，我们注重的就是在***足够简单轻便的前提下做到仪器质量好和结构强度大。虽然仪器带有操作手册，但是一个全面细致的培训可以帮助操作人员更好的掌握如何收集数据，如何分析解释数据，从中获取更多的信息。DCVG公司具有27年的仪器设计、制造、使用、数据分析的丰富经验，更重要的是拥有几千处应用DCVG仪器检测出来的防腐层腐蚀的案例，因此作为DCVG设备的供应商，能够通过详尽完善的课程向用户提供***的DCVG电压梯度专业知识和技能。

DCVG——直流电压梯度技术介绍：

当在管线上施加DC（直流电源）时（与加在阴极保护上类似），电流可以通过有抵抗力的土壤到达防腐层有破损的金属管道处，电压梯度就会显示出变化， 电流越大，距离防腐层破损的区域越近，电压梯度越来、越集中。一般来说，破损越大，电流越大，电压梯度也越大。

直流电压梯度法使用一个灵敏的毫伏表来显示两个Cu/CuSo4电极之间的差异，这两个电极插在同一地平面上。当这两个电极以间隔2米放置，其中一个电极将比另一个电极更具有活性， 这样就可以确定引起电压梯度的梯度数值和电流的大小。
    为了更好解释和区分监测的其他直流源（例如长管线电极、tellurics和其它的阴极保护系统），在直流电压梯度技术中，加到管线上的非对称的直流信号，以0.45秒开、0.8秒关的速率循环开关。可以把直流电信号加在阴极保护系统的顶部或管道阴极保护变压整流器上（T/R），可以通过插入到变压整流器阴***的特殊的断续器来控制直流电信号的开关。
　　可以使用电池、便携式直流发生器、临时的地床把直流电信号加在测试柱上。
　　检测过程中，测量人员手持两个探针一***后（间隔1到2米）沿着检测管线行走，平行并且在管线的正上方，这样便可以获得来自检测管道防腐层缺陷处的电压梯度。靠近缺陷时， 检测人员会可以发现毫伏表开始对开/关脉冲电流有反应，这可能是防腐层的缺陷也可能是来自其它结构的干扰。经过缺陷后，指针向相反的方向偏转并且随着远离缺陷偏转逐渐减少。通过反向测量，可以发现指针没有偏转的位置，例如零。就可以确定缺陷位于两个电极的中间部位。
　　重复操作的方向要与次的检测垂直，两次检测直线的交点就是电压梯度的源头。此点位于破损的正上方。
　　定位后还要进行一系列的电子测量，来确定缺陷的严重程度和腐蚀状态。
　　DCVG技术是应用于工业中最***的技术，能对埋地管道防腐层破损的位置***。能检测出埋深1到两米的地下管道破损点上指甲盖大小的缺陷，定位精度在几厘米范围内。功能强大，可以应用于复杂的管网、城市街道、 穿河（沼泽）、高压线下的管道、受直流电牵引干扰的区域。

　　备注：真正的DCVG又被称作Mulvany DCVG，因为他的***是John Mulvany。

DCVG的功能：　　直流电压梯度技术在得到广泛应用的同时也在不断的进步。DCVG技术已经应用在检测管道的防腐层腐蚀定量方面，提供防腐层损伤方面的信息， 这样就可以在阴极保护系统以及它与防腐层的相互作用等方面提前做好修补和研究的准备工作。
